V samom srdci finančného centra Madridu, v štvrti AZCA, stojí Castellana 77: budova, ktorá po dvoch desaťročiach chátrania začala žiť novým úchvatným životom vďaka štúdiu luis vidal +arquitectos. Z pôvodnej veže z roku 1977 je teraz 62-metrová kancelárska budova, ktorá jedinečným spôsobom dopĺňa panorámu mesta. Po dokončení rekonštrukcie má táto budova popredné postavenie v oblasti energetickej účinnosti a environmentálneho profilu a získala aj prestížnu platinovú certifikáciu LEED. Sklené produkty s výbornými vlastnosťami od spoločnosti Guardian Glass, z ktorých sa skladá fasáda, prispeli k dosiahnutiu tejto certifikácie LEED.
Dvomi základnými piliermi tohto architektonického projektu boli inteligentné využitie prirodzeného svetla a túžba vytvoriť výraznú identitu budovy, ktorá by vynikla vo svojom prostredí. Luis Vidal hovorí: „Cieľom bolo budovu inovovať, čoho výsledkom je nová nehnuteľnosť, ktorá je súčasne flexibilná aj udržateľná, pričom zároveň poskytuje kvalitné komerčné priestory s novým imidžom dopĺňajúcim panorámu Madridu – mesta, ktoré rešpektuje svoje korene, no zároveň sa stále pozerá do budúcnosti.“
Podarilo sa to dosiahnuť vďaka integrálnej rekonštrukcii primárne zameranej na stavbu novej fasády s ostrou zvislou moduláciou, kde sa využíva sklo s povrchovou úpravou Guardian SunGuard® SN 70/41 v rámci presklenej zavesenej fasády s vysokou selektivitou.

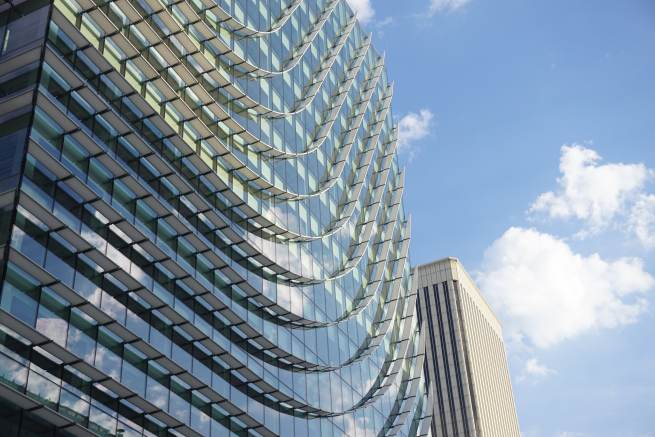

Budova Castellana 77. Fotografie a obrazové materiály © luis vidal + arquitectos. Všetky práva vyhradené.
Tento moderný inšpiratívny systém výstavby zároveň využíva jeden doplnkový prvok, ktorý poskytuje zvýšenú ochranu pred slnečným žiarením vďaka rebrám s previsom 60 cm, ktoré zaisťujú tieň (a sú od hlavnej fasády oddelené 15 cm medzerou na účely údržby a čistenia). V spojení so sklom od spoločnosti Guardian Glass tak ešte zvyšujú celkovú efektivitu budovy.
Na celkovej ploche 21 000 m2 došlo v rámci architektonických a stavebných prác aj k inovácii všetkých zariadení v budove Castellana 77, ako aj k transformácii jej 18 poschodí nad zemou (celkovo 16 261 m2), vďaka čomu je usporiadanie prízemia ešte flexibilnejšie. Na prízemí sa môžu nachádzať kancelárske aj komerčné priestory. Pôvodné štyri poschodia, ktoré sa používali na parkovanie, boli obnovené, a pribudlo aj ďalšie poschodie so všeobecnými zariadeniami budovy. V piatich podzemných poschodiach sa teraz ukrýva viac ako 200 parkovacích miest.
Výstavba fasád na budove Castellana 77 pozostávala z dvoch etáp. Najskôr bolo treba strhnúť pôvodnú budovu, ktorá bola úplne zastaraná a vykazovala značné známky opotrebovania. Potom nasledovala inštalácia nového obalu. Výsledkom boli nasledujúce typy fasád v závislosti od oblasti a orientácie: zavesená fasáda, zavesená fasáda s ochrannými lištami a ventilovaná fasáda.

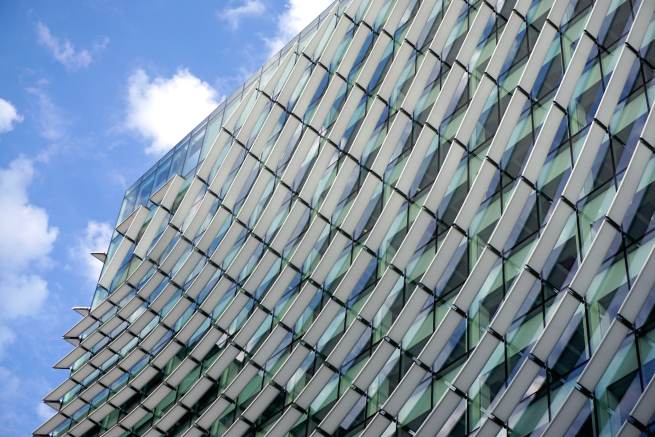

Budova Castellana 77. Fotografie a obrazové materiály © luis vidal + arquitectos. Všetky práva vyhradené.
Zavesená fasáda je vyrobená z extrudovaného hliníkového profilového systému a výplňových panelov vyrobených z laminovaného, vysoko selektívneho skla s neutrálnou povrchovou úpravou s vonkajším panelom SunGuard® SN 70/41 . Ide o jednu z možností skla s povrchovou úpravou zo série vysoko účinného architektonického skla Guardian Glass®. Vďaka 70 % priepustnosti svetla poskytuje toto riešenie neutrálny vzhľad a maximálny kontrolovaný prestup svetla. Tento fasádový systém umožňuje voľnú ventiláciu presklených okrajov, ktorá zabraňuje vzniku nežiaducej kondenzácie.

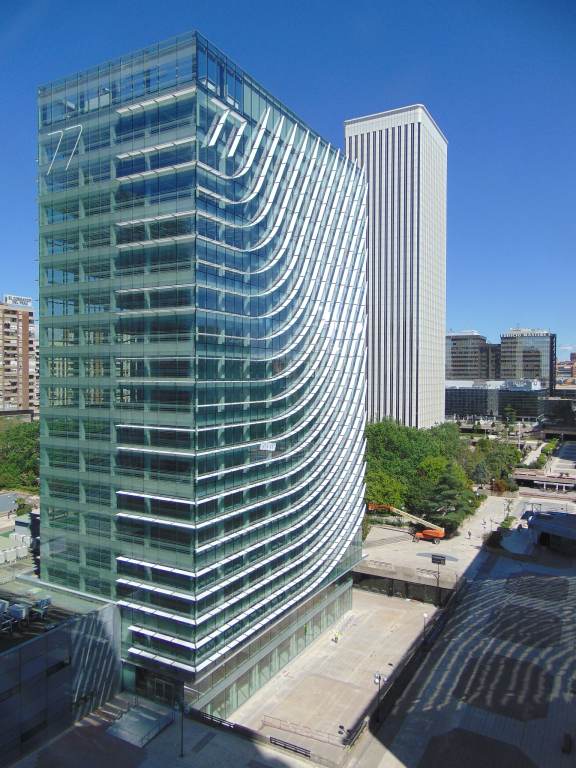

Budova Castellana 77. Fotografie a obrazové materiály © luis vidal + arquitectos. Všetky práva vyhradené.
Ďalším charakteristickým znakom architektonického diela v budove Castellana 77 sú rebrá EFTE (etyléntetrafluór-etylénové), navrhnuté špeciálne pre tento projekt, so špecifickou orientáciou a zakrivením, ktoré im umožnia plynule prechádzať povrchom budovy a vštepiť jej tak jedinečný a výrazný tvar. Bez ohľadu na ich estetický účel je prvoradou funkciou týchto rebier nepretržitá snaha o zlepšenie energetickej účinnosti a trvalej udržateľnosti, pretože chránia konštrukciu pred priamym vystavením slnku. Tento pokročilý materiál, EFTE, zaisťuje priepustnosť svetla, ale nie tepla, vďaka čomu umožňuje podsvietenie. Architekti preto mohli vytvoriť fasádu, ktorá sa nepretržite vyvíja.

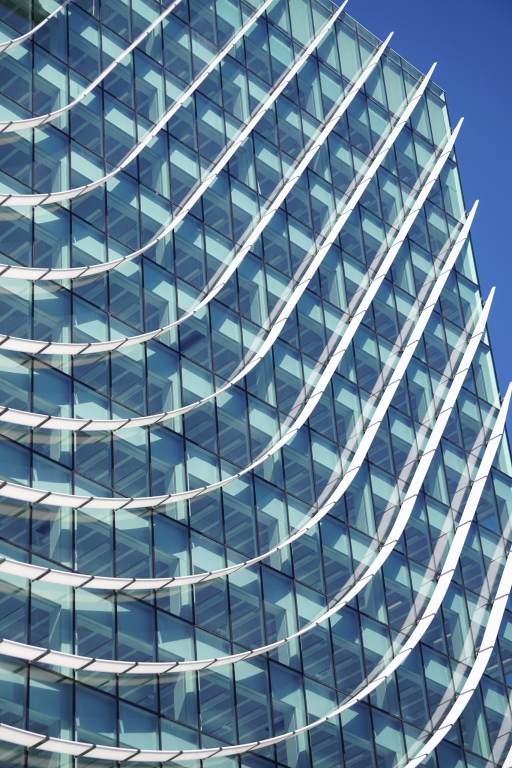

Budova Castellana 77. Fotografie a obrazové materiály © luis vidal + arquitectos. Všetky práva vyhradené.
Počas dňa vytvárajú pohyby slnka a tieňa (v závislosti od intenzity svetla) na fasáde jasné a premenlivé obrazy. V noci sa zmení svetelná konfigurácia a vďaka rebrám sa zmení identita samotnej budovy, o ktorú sa postará niekoľko kilometrov nainštalovaných LED svetiel.
Fasáda budovy Castellana 77 s presklenými jednotkami SunGuard® SN 70/41 a EFTE rebrami umožňuje nízku emisivitu a vysokú kapacitu pri kontrolovanom prestupe tepla. Dôsledné štúdium vplyvu slnečného žiarenia a tieňa na západnú, východnú a južnú fasádu v rozličné dôležité časti dňa viedlo k vytvoreniu efektívneho dizajnu, ktorý umožňuje výraznú úsporu energie, ako aj zvýšený komfort a spokojnosť obyvateľov budovy.
Castellana 77 je teraz budovou s vysokou mierou udržateľnosti. Práve z tohto dôvodu získala aj certifikáciu LEED (Leadership in Energy and Environmental Design, teda popredné postavenie v oblasti energetiky a environmentálneho dizajnu), ktorú jej udelila organizácia US Green Building Council tvorená skupinou popredných predstaviteľov v odvetví, ktorí propagujú a podporujú ekologické budovy.
LEED je jednou z najprestížnejších certifikácií na svete, ktorá oceňuje udržateľnosť budov a snaží sa hľadať ekologicky šetrné, ako aj finančne výhodné a komfortné nehnuteľnosti. Kategória certifikácie pre budovu Castellana 77 bola „Platinum“ v rámci systému Core & Shell.
Toto ocenenie budova dostala okrem iného aj pre svoju:
Guardian Glass je členom organizácie US Green Building Council.
Zdroj: Guardian Glass
